Sendo as telas, registros e filtros acessórios comuns em ventiladores, e por localizarem-se sempre no fluxo de ar, apresentamos abaixo a perda de carga que deve ser considerada na seleção dos ventiladores.

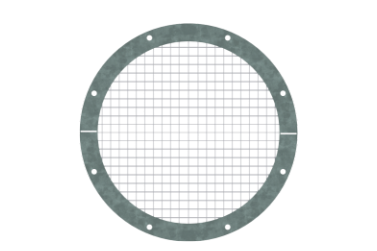

TELAS DE PROTEÇÃO

Tanto para utilização na aspiração quanto na descarga, são fabricadas com tela galvanizada de malha….

Perda de carga (mmca):        na aspiração p = 0,027 v²

                                               na descarga p = 0,044 v²

onde “v” é a velocidade do fluido em m/s relativa à respectiva área total.

REGISTRO BORBOLETA

Sendo utilizado em dutos, é composto de uma chapa no formato da seção transversal do duto, um eixo e uma alavanca de regulagem. Os mancais tipo bucha são soldados à carcaça. A temperatura máxima de utilização, na construção padrão em aço carbono, é de 120^oC.

Perda de carga (mmca):        totalmente aberto p = 0,008 v²

                                               fechado 5^o    p = 0,013 v²

                                               fechado 10^o  p = 0,029 v²

                                               fechado 30^o  p = 0,227 v²

onde “v” é a velocidade do fluido em m/s relativa à respectiva área total.

DAMPER DE SOBREPRESSÃO ou REGISTRO GRAVITACIONAL

Pode ser usado tanto para na aspiração como na descarga. É construído com moldura retangular em aço galvanizado, pás também em aço galvanizado, eixos em aço carbono e buchas em PVC. A temperatura máxima de utilização para esta construção é de 60^oC.

Perda de carga (mmca):        para v  1 m/s     p = 0,8

                                               para v > 1 m/s     p = 0,95v – 0,15

velocidade máxima de utilização v = 8 m/s.

REGISTRO VENEZIANA

De lâminas opostas (LO) ou paralelas (LP), são construídos com moldura retangular com flanges, lâminas, eixos e alavanca de regulagem em aço carbono, e buchas em bronze. Em casos especiais podem ser fornecidos com mancais de rolamento. Podem ser utilizados em temperaturas de até 120oC na construção padrão, e são disponíveis para acionamento manual, pneumático ou eletromecânico.

Perda de carga (mmca):

                                                                               LO                                          LP

totalmente aberto                                          p = 0,0282 v²                   p = 0,0282 v²

fechado 15^o                                                   p = 0,11 v²                      p = 0,085 v²

fechado 30^o                                                   p = 0,42 v²                      p = 0,225 v²

REGISTRO RADIAL

Disponíveis para acionamento manual, pneumático ou eletromecânico, central ou externo, podem operar em temperaturas de até 180^oC. São composta de carcaça circular com flanges, pás, eixos e núcleo central em aço carbano. As buchas de assentamento dos eixos são em bronze grafitado, embutidas em mancais de ferro fundido no lado externo e no núcleo central no lado interno. O acionamento permite regulagem para vários ângulos de fechamento. Não podem ser fornecidos separadamente para ventiladores arranjos 3 e 7. O menor tamanho disponível é 450mm de diâmetro.

Perda de carga (mmca): totalmente aberto p = 0,0215 v²

onde “v” é a velocidade do fluido em m/s relativa à área total do registro.

Nas curvas do Anexo A está representada a variação das características de ventiladores RL e RF, em porcentagem de vazão e pressão total, em função do ângulo de fechamento do registro.

A economia de potência de um registro radial em relação a um registro veneziana é elevada. Isto se deve ao fato de o registro radial atuar praticamente como um variador de rotação, enquanto que o registro veneziana trabalha sobre a curva de rotação do ventilador, simplesmente através de um incremento da pressão causado, por um estrangulamento da seção.

REGISTRO RADIAL X REGISTRO VENEZIANA

Registro Radial – de maior custo, porém permite obter uma ampla variação das características do ventilador, além de oferecer uma apreciável economia de potência.

Registro Veneziana (lâminas paralelas) – especialmente útil no controle de partida do ventilador. Pode ser utilizado para regulagem de características quando sua descarga se der em um pleno ou na atmosfera.

Registro Veneziana (lâminas opostas) – de idêntica utilização ao registro de lâminas paralelas, porém com a vantagem de permitir uma melhor regulagem das características do ventilador, quando existir um sistema após o registro.

Observação: ventiladores que partem com registros fechados tem a sua potência e torque máximos reduzidos à metade, ou seja:

Potência com registro fechado = Pabs. Nominal x 0,5

Torque máximo com registro fechado = 35810 x Pot. Nominal (kgf.cm)

                                                                                Rot. Nominal

FILTROS

Filtros Circulares

Tipo FRAM CA 2700. Área total de filtragem de 2,05 m²/filtro. Eficiência conforme teste AFI 89 a 90%. Velocidades recomendadas:

• Serviço pesado = 0 a 0,057 m/s;
• Serviço normal = até 0,114 m/s.

Quanto à escolha do tipo de serviço, deve ser considerado o ambiente em que o filtro será utilizado. Se a quantidade de pó for muito alta e a freqüência de manutenção baixa, opte pelos valores referentes ao serviço pesado. Em ambientes industriais normais utilize os valores para serviço normal.

Perda de carga (mmca): inicialmente calcule a quantidade de filtros.

N = 1,355 x 10^-4 Q / v onde Q = vazão em m³/h;

                                                         v = velocidade recomendada em m/s.

p = 39,1 x 10^-6 (Q / N)².

Da prática podemos estabelecer:

• serviço pesado Q = 425m³/h por filtro;
• serviço normal Q = 850m³/h por filtro.

OBS: filtros sujos podem alcançar valores de perda de carga iguais a até 8 vezes a perda de carga inicial, portanto deve-se ter cuidado na seleção.

Filtros tipo Placa

Consultar catálogos dos fabricantes.
